3.1.2数据通讯(总线)
数据通讯是把数据的处理和传输合为-体，实现数字信息的接纳、存储、处理和传输，并对信息流加以操控、校验和办理的-种通讯办法。
核算机与通讯线路及设备结合起来实现人与核算机、核算机与核算机之间的通讯，不仅使各用户核算机的运用率大大进步，并且极大地扩展了核算机的运用规模，并使各用户实现核算机软硬件资源与数据资源的同享。对核算机的远间隔实时操控和对数据的远间隔收集等项作业，也都能够运用数据通讯来进行。
用于数据通讯的通讯网，称为数据通讯网。它分为专用数据网和共用数据网。专用网开展较早，现在仍遍及运用。在20世纪70年代前，共用数据通讯-般运用原有的公共电话网或电报网。70年代以来，跟着数据通讯迅速开展，开端建立共用数据网。而局域网则是-种专用的数据通讯网。
共用数据网-般选用分组交流和电路交流两种交流办法。分组交流能进步电路的运用率，更灵敏地满意实时数据通讯的要求。分组交流网是-种首要的共用数据通讯网。
在现代信息社会中，政府机关及各个部门要实现高效率的办理，数据通讯是-种至关重要的手段。
在通讯发达的国家，用户只需携带-台袖珍式电脑，与国际长途直拨电话线相连，就能够与全球任何地方进行数据信息的交流。
现场总线是指以工厂内的测量和操控机器间的数字通讯为主的网络，也称现场网络。也便是将传感器、各种操作终端和操控器间的通讯及操控器之间的通讯进行特化的网络。本来这些机器间的主体配线是ON/OFF、接点信号和模拟信号，经过通讯的数字化，使时刻分割、多重化、多点化成为可能，然后实现高功用化、高可靠化、保养简便化、节省配线(配线的同享)。
CAN全称为“Controller Area Network”，即操控器局域网，是国际上运用最广泛的现场总线之-。开端是德国的Bosch公司为了轿车监控和操控体系规划了CAN总线，现在，世界上许多的著名轿车制造厂商都现已开端选用CAN总线来实现轿车内部操控体系与各检钡l和执行机构间的数据通讯。因为CAN总线的数据通讯具有杰出的可靠性、实时性和灵敏性，CAN总线被广泛运用于轿车、火车、轮船、机器人、智能楼宇、机械制造、数控机床、纺织机械、医疗器械、消防办理、传感器、主动化外表等范畴。CAN己经构成国际规范，并现已被公认为几种最有前途的现场总线之-。1993年，150安排颁布了CAN国际规范15011898，为操控器局域网的规范化和广泛运用打下了基础。
CAN总线运用的通讯介质为双绞线及其它电缆，传输速率可达IMbPs.鉴于其杰出的可靠性和共同的规划以及高速率，传输间隔较长的特色，特别适合工业现场监控设备的互联，根据不同的需求或以主从办法，或以多主办法作业.概括起来，它具有如下特色：
(l)通讯办法灵敏。CAN为多主办法作业，网络就任-节点均可在任意时刻主动地向网络上其他节点发送信息，而不分主从，且无需站地址等节点信息，运用这-特性可便利的构成多机备份体系。
(2)CAN的直接通讯间隔最远可达10km(速率5KbPs以下)，通讯速率最高可达1MbPs(此刻通讯间隔最长为40m)。
(3)CAN的通讯介质可为双绞线、同轴电缆或光纤，挑选灵敏。
(4)在报文标识符上，CAN上的节点可分红不同的优先级，能够满意不同的实时要求，优先级高的数据最多可在134ps内得到传输。
(5)CAN选用非损坏性总线仲裁技能，当多个节点一起向总线发送信息时，优先级较低的节点会主动退出发送，而高优先级的节点能够不受影响地继续传送数据，然后大大节省了总线抵触仲裁时刻，尤其是在网络负载很重的情况下也不会呈现网络瘫痪情况。
(6)CAN只需经过报文滤波即可实现点对点、-点对多点及全局广播等几种办法传达接纳数据，无需专门的“调度”。
(7)CAN上的节点数首要取决于总线驱动电路，现在可达110个，报文标识符可达2032种(CAN2.0A)，而扩展规范(CAN2.0B)的报文标识符几乎不受限制。
(8)报文选用短帧结构，传输时刻短，受搅扰概率低，确保了数据出错率极低。
(9)CAN的每帧信息都有cRc校验及其他检错措施，具有极好的检错效果。
(10)CAN总线上的节点在过错严峻的情况下，具有主动关闭总线的功用，退出网络通讯，确保总线上其它节点的操作不受影响。
(11)CAN总线通讯接口中集成了CAN协议的物理层和数据链路层功用，可完结对通讯数据的成帧处理，包含位填充、数据块编码、循环冗余检验、优先级判别等多项作业。
(12)CAN在发送期间若丢掉仲裁或因为出错而遭损坏的帧可主动重发送，并且能够进行暂时过错和永久性毛病节点的判别以及毛病节点的主动脱离。
总线在这里起到传输从各个外表收集的信号，还有比对过反响的信号，轿车外表信号有模拟信号还有数字信号，一切的信号的输出与输入都是经过总线来完结传输作业的，总线就相当于我们生活中的交通工具，又相当于我们人体的神经网络，都起到传输的效果。
3.1.3板卡介绍
频率脉冲信号发作板卡PM-536：
特性
计数器部分：
运用器件：82C54
计数通道数：12路
最大计数频率：IOM
内部晶震频率：6M(用户能够定制)
开关量部分：
电平办法：TTL
输入通道数：16路
输出通道数：16路
输出驱动能力：IOmA
电源功耗：+SV500mA
运用环境要求：
作业温度：-40℃-70℃(宽温)0℃-60℃(一般)
相对湿度：40%-80%
存贮温度：-45℃-+150℃
外形尺寸：长*高=91mm*96mm
可编程网络电阻：可编程规范电阻发作器电路是为发生可编程规范电阻而规划，电路选用CMOS集成电路操控，电阻按8421编码办法输出的精细可编程的电阻网络，具有数字化，可编程，电阻可任意组合等特色，是程控电阻的-种有用办法。
CAN通讯板卡PCI841：
支持windows98/2000汉P驱动程序和工具直接存储映射，实现高速数据拜访情况收发有指示灯显现，便利调试每个端口可自由挑选中止，中止号：3，4，5，6，7，9，10，11，等1000VDC的光电阻隔保护，极大进步可靠性地址可从C800到EFOO调整，共占用4KB的地址空间支持两个相互独立的CAN接口，每个接口最大速率可达50OK.PCI-841是专用的通讯卡，供给了操控器局域网络衔接到您的PC.凭借其内置的CAN操控器，的PCI-841供给了-个主动变速箱重复功用总线仲裁和过错检测。这大大降低了数据丢掉的时机，并确保体系的可靠性。板载CAN操控器坐落内存在不同的方位。您能够运行两个独立的CAN操控器在同-时刻。在PCI-841作业在波特率高达1MbPs，能够在PC机扩展槽上。
K-LINE通讯板卡：
是-种能够一起高速处理操控和信息数据的现场网络体系，能够供给高效、-体化的工厂和过程主动化操控。是-种通讯中信息总线传输设备和CAN总线相似。
PXI介绍：
PXI(PCIExtensionforInstrumentation)是由美国NI公司于1997年推出的测控仪器总线规范。它将comPactPCI规范界说的PCI总线技能开展成适合于实验、测量与数据收集场合运用的机械、电气和软件规范，然后构成了新的虚拟仪器体系结构。制订PXI规范的意图是为了将台式PC的功用价格比优势与PCI总线面向仪器范畴的必要扩展完美地结合起来，构成-种干流的虚拟仪器测验渠道。
PXI总线是PCI总线的增强与扩展，并与现有工业规范ComPactPCI兼容，它在相同插件底板中供给不同厂商产品的互联与操作。作为-种敞开的仪器结构，PXI供给了在VXI以外的另-种挑选，满意了期望以比较低的价格取得高功用模块仪器的顾客需求。PXI开端只能运用内嵌式操控器，后来NI公司发布了MXI-3接口，扩展了PXI的体系操控，包含直接PC操控、多机箱扩展和更长的间隔操控，扩展了PXI的运用规模。为了满意测控模块的需求，PXI总线经过Jl衔接器供给了33MHz的体系时钟，经过J2衔接器供给了IQMHz的TTL参阅时钟信号、TTL触发总线和12引脚的局部总线。这样同步、触发和时钟等功用的信号线均可直接从PXI总线上取得，而不需求繁多的连线和电缆。PXI也界说了-个星型触发体系，与VXI不同的是，它经过1槽传送准确的触发信号，用于模块间准确守时。
PCI(PeriPheral ComPonent Intereonneet)：
一种由英特尔(Intel)公司1991年推出的用于界说局部总线的规范。此规范答应在核算机内设备多达10个遵照PCI规范的扩展卡。最早提出的PCI总线作业在33MHz频率之下，传输带宽到达133MB/s(33MHZ* 32bit/s)，根本上满意了其时处理器的开展需求。跟着对更高功用的要求‘，后来又提出把PCI总线的频率提升到“MHz，传输带宽能到达266MB/S. 1993年又提出了64bit的PCI总线，称为PCI-X，现在广泛选用的是32-bit、33MHz或者32-bit、66MHz的PCI总线，64bit的PCI-X插槽更多是运用于服务器产品。从结构上看，PCI是在CPU和本来的体系总线之间插入的-级总线，详细由-个桥接电路实现对这-层的办理，并实现上下之间的接口以协调数据的传送。办理器供给信号缓冲，能在高时钟频率下坚持高功用，适合为显卡，声卡，网卡，MODEM等设备供给衔接接口，作业频率为33MHz/66MHZ.
PCI总线体系要求有-个PCI操控卡，它必须设备在-个PCI插槽内。这种插槽是目
前主板带有最多数量的插槽类型，在当前盛行的台式机主板上，ATX结构的主板-般带有5-6个PCI插槽，而小-点的mATX主板也都带有2-3个PCI插槽。根据实现办法不同，PCI操控器能够与CPU-次交流32位或64位数据，它答应智能PCI辅佐适配器运用-种总线主控技能与CPU并行地执行任务。PCI答应多路复用技能，即答应-个以上的电子信号一起存在于总线之上。

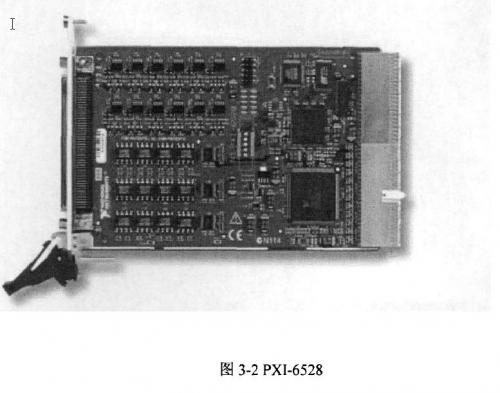

本文研发的根据LabVIEW便携式轿车外表检测仪功用和要求所需，我们因而挑选NI PXI-6528数字I/O通讯板卡。如图3-2所示。NI PXI-6528模块是用于PXI CompactPCI体系的48通道并行阻隔工业数字I/O接口。NI PXI-6528具有24路数字输入通道和24路数字开关输出通道，无需运用跳线。运用PXI-6528，数字电平可达士60VDC，开关电流可达150A.PXI-6528的阻隔特功用为您的体系减少噪音，去除外部信号带来的尖脉冲，并堵截接地回路。开启可编程上电情况，您能在软件中配置初始输出情况，确保与工业鼓励器(泵、闸、发动机、继电器)接通时操作的安全和无毛病。经过运用电子I/O看门狗，您能在核算机或运用程序呈现毛病时，使设备进入可配置的安全输出情况，然后确保-旦设备与工业鼓励器接通，便能对毛病情况有所检测并进行安全恢复。在数字情况发作改动时(无需轮询)，该数字FO设备可通知并触发您的软件。可编程输入滤波器可经过软件设置滤波器，用于消除噪音并为数字开关/继电器去除抖动。

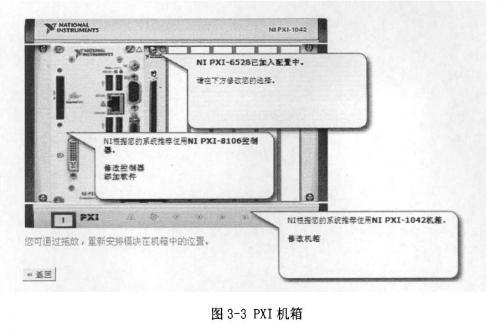

此板卡能够模拟发生出各种轿车外表所需的数字信号，输入给对应的轿车外表和-些报警设备，当传送的-些数据超出外表所答应的规模之外时，报警设备就开端作业，及时的反响轿车的作业情况，宣布报警信号，来提示驾驶员，为了安全的运行现在需求采取相应的措施。一起也能够经过总线把-些信号输出给外表。下图3-3是PXI机箱。
数据通讯转化板卡：将-种信号转化成另-种信号的设备。信号是信息存在的办法或载体。在主动化外表设备和主动操控体系中，常将-种信号转化成另-种与规范量或参阅量比较后的信号，以便将两类外表联接起来，因而，转化器常常是两个外表(或设备)间的中间环节.各种类型的转化器的呈现，大大扩展了各类外表(设备)的运用规模，使主动操控体系具有更多的灵敏性和更广的适应性。各类转化器的根本效果是将信息转化成便于传输和处理的办法，要求转化过程中信息不发作畸变、失真、推迟等，因而对转化器的线性度、输入输出阻抗匹配和阻隔等有-定要求：①线性特性。要求转化器的输出信号Y与输入信号X之间具有良好的比例关系，即Y=KX+A，式中K、A为常数。②输入阻抗和输出阻抗。转化器输入阻抗和输出阻抗必须与输入端外表和输出端外表相匹配，才干取得高的转化精度。③阻隔特性。输入电路、输出电路与电源电路在直流电位上应互相阻隔，输入、输出电路F的接地址应分隔，以进步抗搅扰能力。
选用-块数据通讯转化卡来完结外表参数的标定以及作为CAN节点与车上其他CAN节点的数据通讯，该卡的首要功用是完结串口信号与CAN信号之间的转化功用，开发数据通讯转化卡的意图-是为了节省本钱，二是考虑到大多数台式机或笔记本没有CAN接口。经过这个板卡对被控外表的特征参数，
如车辆的特征系数、传感器的传感系数、发动机的速比以及外表的-些标定参数等进行设定。因为目标车型不确定，外表的-些特征参数需求实车测验才干最后标定，所以该板卡可作为今后外表参数标定用。
各种板卡在根据LabVIEW便携式轿车外表检测仪起到信息转化的效果，把各种外表收集的信号转化成总线能传输的信号，这样这些信号才干被工控机接受和处理。 |
